Auf einem langen, schnellen Band in einem Umschlagbetrieb stand eine einzige Tragrolle still. Kaputt sah sie nicht aus, sie drehte sich nur nicht mehr, und so fiel sie lange niemandem auf. Ihre Stahlendkappe arbeitete sich wie ein Pizzaschneider in die Gurtunterseite, während das Band mit mehreren Metern pro Sekunde darüberlief. Am Ende war ein Gurt zum Preis eines Kleinwagens hinüber, wegen einer Rolle, die im Einkauf ein paar Euro kostet.
Warum eine stehende Rolle so teuer wird
Rechnen wir kurz nach, warum diese Geschichte kein Einzelfall bleibt. Große Bandanlagen sind mehrere Kilometer lang und tragen mehrere Tausend Tragrollen. Motor, Antrieb, Gurt und Transformator bekommen ihre eigene Überwachung, die Rollen laufen dagegen meist ohne. Sie drehen sich, bis sie es nicht mehr tun, und keiner schaut hin.
Das ist teurer, als es aussieht. Eine verschlissene oder laute Rolle vergeudet Energie, treibt den Gurtverschleiß hoch und schiebt das Band aus der Spur. Im schlimmen Fall steht am Ende ein Gurtriss oder sogar ein Brand, und spätestens dann geht es nicht mehr um Instandhaltung, sondern um die Sicherheit der Leute an der Anlage.
Der Hebel dahinter ist simpel. Eine Tragrolle kostet im Einkauf ein paar Euro. Der Gurt darüber ist oft das teuerste Einzelteil der ganzen Anlage. Lässt man die Rolle blockieren, beschädigt sie sich selbst und arbeitet die Gurtunterseite auf. Das schlägt zweimal zu Buche: einmal die neue Rolle, einmal der Stillstand, in dem das Band steht und keiner fördert. Beides zusammen kostet ein Vielfaches der Rolle.
Die drei Sinne der Inspektion: hören, sehen, tasten
Eine schadhafte Tragrolle zeigt sich nicht über ein einziges, klares Fehlerbild. Mal kündigt sie sich über Geräusche an, oft weit oben im Ultraschallbereich, mal über ein Lager, das sich erwärmt, mal über Vibration. Ein einzelnes, immer gleiches Frühsignal gibt es nicht. Genau das macht die Sache knifflig: Sie können sich auf kein einzelnes Symptom verlassen.
Deshalb ist die Idee, einfach einen Sensor an jede Rolle zu schrauben, in der Praxis weniger hilfreich, als sie klingt. Versuche, den Verschleiß allein über Vibrations- oder Temperaturfühler an oder in der Rolle zu messen, haben sich als unzuverlässig erwiesen. Dieselbe Umgebung, die die Rolle verschleißt, setzt der Sensorik ebenso zu. Staub, Nässe und Schläge machen vor dem Messgerät nicht halt.

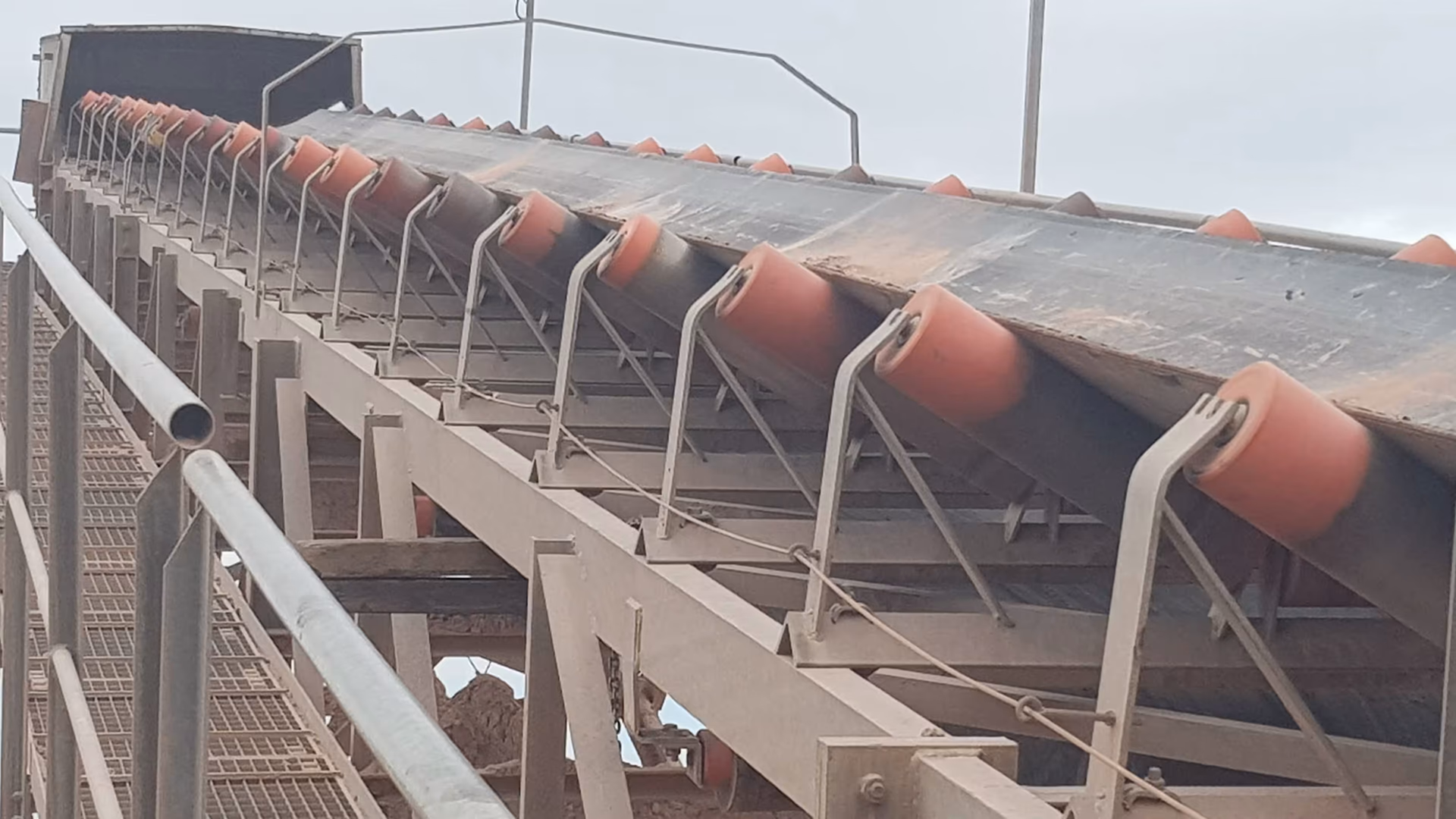

Was bleibt, ist der Mensch beim Rundgang, und der hat mehr als einen Kanal. Hören Sie, ob eine Rolle aus der Reihe tanzt. Schauen Sie, welche sich nicht mehr dreht oder einen blank gescheuerten Rollenmantel zeigt. Und fühlen Sie, ob ein Lagergehäuse wärmer ist als seine Nachbarn, das aber an der stillgesetzten Anlage und nicht mit der Hand am laufenden Band. Erst die drei zusammen ergeben ein Bild. Man hört den Schaden meist zuerst, bestätigt wird er über Auge und Hand.
Geräusche richtig deuten
Ein Schichtführer meldete mir einmal eine „laute Rolle“. Meine erste Frage war nicht wo, sondern welches Geräusch. Ein Lager redet, man muss nur die Sprache kennen. Was Sie hören, ist ein ziemlich guter Hinweis darauf, was ihm fehlt.
Die folgende Einteilung stammt aus dem allgemeinen Wälzlager-Wissen, nicht aus einer tragrollenspezifischen Messung. Übertragen lässt sie sich trotzdem gut, denn in der Tragrolle sitzt am Ende auch nur ein Wälzlager. Ein Hinweis zu den Begriffen: Die Laufbahn ist die Rollfläche im Inneren des Lagers, auf der die Kugeln laufen, nicht die sichtbare Oberfläche der Rolle. Die Wälzkörper sind diese Kugeln, und Passung, Lagerluft und Vorspannung beschreiben, wie stramm das Lager auf seinem Sitz und in sich selbst sitzt.
| Was Sie hören | Deutet meist auf | Was das für Sie heißt |
|---|---|---|
| Lautes, metallisches Geräusch | Überlast, Einbaufehler oder fehlendes Fett | Prüfen, ob Last, Sitz und Schmierung stimmen |
| Lautes, gleichförmiges Mahlen | Überrollte Fremdkörper, Korrosion oder eine geriefte Laufbahn | Meist Reinigen und Neuschmieren, sonst Austausch |
| Unregelmäßiges Geräusch | Problem mit Passung, Lagerluft oder Vorspannung | Bei eingedrungenen Fremdkörpern oder Wälzkörperschäden hilft nur der Tausch |
Ein Detail macht die Diagnose fast eindeutig: die Temperatur. Wird ein Lager deutlich heißer als die Rollen daneben, kommt zum Geräusch ein zweiter Zeuge dazu. Ein starker Temperaturanstieg kann von zu viel oder zu wenig Schmierstoff kommen, von Überlast oder von einem Fehleinbau. Er kann aber auch daher rühren, dass das Lager auf seinem Sitz wandert oder die Dichtung zu stramm schleift. Das merken Sie sich für später, denn im zweiten Fall bringt ein neues Lager gar nichts.
Warum Tragrollenlager ausfallen
Wenn man Wälzlager allgemein betrachtet, ist das Bild erstaunlich einseitig. Nach einer Auswertung aus dem Lager-Fachwissen gehen rund 70 Prozent der Ausfälle auf Schmierstoffprobleme zurück: Verunreinigung, falscher oder zu alter Schmierstoff, zu wenig davon. Weitere rund 15 Prozent sind Einbaufehler. Das sind allgemeine Lager-Kennzahlen, keine Messung an Tragrollen. Aber die Richtung stimmt auch draußen am Band.
Bei der Tragrolle entscheidet fast immer die Dichtung. Solange sie dicht hält, bleibt das Lager in Ordnung. Kommen Staub und Wasser ans Fett, ist es nur eine Frage der Zeit. Die Dichtung ist die Haustür des Lagers: steht sie offen, ziehen genau die Gäste ein, die das Fett ruinieren. Deshalb ist die billigste Maßnahme zugleich die wirksamste. Sauber halten, abgedichtet halten, und die Rolle hält viel länger, als der Katalogpreis vermuten lässt.
Verhindern lässt sich der Schaden deshalb vor allem an der Dichtung.
Die teure Folge: von der blockierten Rolle zum Gurtschaden
Eine festsitzende Rolle rollt nicht mehr, sie schleift. Und Schleifen erzeugt genau die zwei Dinge, die den Gurt schädigen: Reibung und Hitze. Der Gurt zieht sich über den stehenden Stahl, und je nach Endkappe wird die Rolle vom Verschleißteil zum Werkzeug. Eine Stahlkante schneidet, wo eine weggeschliffene Kunststoffkappe nur eine Delle hinterlassen hätte. Genau das war im Umschlagbetrieb vom Anfang passiert.
Es bleibt aber nicht bei der einen Rolle. Eine blockierte oder schief stehende Tragrolle bremst einseitig und schiebt das Band aus der Spur. Die Kante reibt an der Konstruktion, franst aus, und im schlimmen Fall zerfetzt es den Gurt der Länge nach. Am Ende der Kette steht der teuerste Fall: eine Umlenktrommel, die katastrophal ausfällt und die Anlage für einen langen Reparaturstillstand lahmlegt.
Deshalb taucht die klemmende Rolle in der Fehlersuche so oft auf. Läuft ein Band schief, rutscht oder verschleißt es schneller als es sollte, gehört der Rundgang über die Tragrollen zu den ersten Handgriffen. Sie ist zwar nicht immer die Ursache, lässt sich aber schnell prüfen und wird teuer, wenn man sie übergeht.
Reparieren oder tauschen, und wann
Die wichtigste Regel steht schon fest: Tauschen Sie das Lager, bevor die Rolle steht. Eine Rolle, die noch mahlt, aber dreht, kostet Sie ein Lager. Eine Rolle, die blockiert, kostet Sie die Rolle und ein Stück Gurt dazu. Zwischen beiden liegen oft nur ein paar Tage, in denen jemand hätte hinhören müssen.
Ob ein Lagertausch überhaupt reicht, hängt von der Ursache ab. Zeigt die Laufbahn Ausbrüche, sind Fremdkörper eingedrungen oder ist ein Wälzkörper beschädigt, führt kein Weg am Austausch der Rolle vorbei. Sitzt das Problem dagegen darin, dass das Lager auf seinem Sitz wandert oder die Dichtung schleift, bringt ein neues Lager gar nichts. Dann setzen Sie ein frisches Teil auf denselben Fehler, und in ein paar Wochen stehen Sie wieder da.
Feste Intervalle bekommen Sie von mir nicht, weil es dafür keine belastbare Zahl gibt. Was es gibt, ist der Rundgang. Eine tägliche Sichtprüfung, die auf stehende Rollen, verschlissene Teile und Unregelmäßigkeiten achtet, fängt die meisten Fälle ab, bevor sie teuer werden. Wie oft und wie gründlich, das gibt Ihre Anlage vor, nicht der Kalender.
Und dann ist da noch die unscheinbarste Wartung von allen: sauber halten. Material, das an Rollen und Lagern klebt, gehört weg. Ein Abstreifer, der den Rücktrag vom Gurt nimmt, hält damit auch die Rollen sauber und verlängert ihre Standzeit gleich mit. Das ist Routine, und sie rechnet sich.
- Eine laute oder stehende Tragrolle ist ein Frühwarnsignal. Hören, sehen und tasten Sie beim Rundgang, statt sich auf einen einzelnen Sensor zu verlassen.
- Das Geräusch verrät den Fehler: metallisch deutet auf Überlast, Einbau oder fehlendes Fett, gleichförmiges Mahlen auf Fremdkörper, Korrosion oder Riefen auf der Laufbahn im Lager, unregelmäßig auf Sitz und Lagerluft. Ein heißes Lager bestätigt.
- Bei Tragrollen ist die Dichtung die Schwachstelle. Staub und Wasser am Fett verkürzen die Lebensdauer am stärksten.
- Tauschen Sie das Lager, bevor die Rolle blockiert. Eine stehende Rolle beschädigt sich selbst und arbeitet die Gurtunterseite auf.
- Liegt die Ursache in Sitz oder Dichtung, bringt ein reiner Lagertausch nichts. Erst die Ursache beheben, dann das Teil wechseln.
- Feste Intervalle gibt es nicht. Ein Rundgang mit Ohr, Auge und Hand und ein sauber gehaltener Gurt sind die günstigste Absicherung.
Häufige Fragen
Woran erkenne ich eine defekte Tragrolle im Betrieb?
An drei Dingen, am besten zusammen. Hören Sie beim Rundgang, ob eine Rolle lauter läuft als ihre Nachbarn. Schauen Sie, welche sich nicht mehr dreht oder einen blank gescheuerten Rollenmantel zeigt. Und tasten Sie, ob ein Lagergehäuse deutlich wärmer ist, das aber nur an der stillgesetzten Anlage. Ein einzelnes, immer gleiches Frühsignal gibt es nicht, deshalb kombinieren Sie hören, sehen und tasten.
Was bedeuten die verschiedenen Geräusche einer Tragrolle?
Grob nach dem allgemeinen Wälzlager-Wissen: Ein lautes, metallisches Geräusch deutet auf Überlast, Einbaufehler oder fehlendes Fett. Ein lautes, gleichförmiges Mahlen spricht eher für überrollte Fremdkörper, Korrosion oder eine geriefte Laufbahn. Ein unregelmäßiges Geräusch weist auf ein Problem mit Passung, Lagerluft oder Vorspannung hin. Kommt ein heißes Lager dazu, wird die Diagnose ziemlich eindeutig.
Wann muss eine Tragrolle ausgetauscht werden?
Spätestens, bevor sie blockiert, denn eine stehende Rolle beschädigt sich selbst und den Gurt. Zeigt die Laufbahn Ausbrüche, sind Fremdkörper eingedrungen oder ist ein Wälzkörper beschädigt, kommen Sie um den Austausch nicht herum. Sitzt die Ursache dagegen im Sitz oder in der Dichtung, hilft ein reiner Lagertausch nicht, dann müssen Sie zuerst die Ursache beheben.
Was passiert, wenn ich eine blockierte Tragrolle ignoriere?
Sie schleift statt zu rollen und erzeugt Reibung und Hitze. Das Band läuft aus der Spur, die Kante reibt an der Konstruktion und franst aus, im schlimmen Fall zerfetzt es den Gurt der Länge nach. Am Ende der Kette kann eine Umlenktrommel katastrophal ausfallen und die Anlage für einen langen Stillstand lahmlegen. Eine Rolle für ein paar Euro ruiniert so einen Gurt, der ein Vielfaches davon kostet.
Wie beuge ich Lagerschäden an Tragrollen vor?
Halten Sie die Rollen sauber und abgedichtet, denn bei Tragrollen ist die Dichtung die Schwachstelle. Staub und Wasser am Fett kosten das Lager die Lebensdauer. Ein Abstreifer, der den Rücktrag vom Gurt nimmt, hält auch die Rollen sauber. Feste Intervalle gibt es nicht, aber ein regelmäßiger Rundgang, der hört, sieht und tastet, fängt die meisten Fälle früh ab.
