Die meisten Schäden am Fördergurt kündigen sich an. Der Längsschlitz nicht. Ich bin zu Anlagen gekommen, an denen der Gurt am Morgen noch lief und am Mittag über mehrere Meter aufgeschnitten war, sauber in Laufrichtung, wie mit dem Messer gezogen. Kein Riss quer über das Band. Ein Schnitt, der mit dem Gurt mitläuft und dabei mit jeder Umdrehung länger wird.
Wie aus einem Fremdkörper ein Meterschaden wird
In einem Recyclingbetrieb habe ich einmal gesehen, wie ein fast neuer Gurt an einem einzigen Tag verloren ging. Im Gutstrom steckte ein Metallteil, eine Art abgebrochene Stange, und irgendwann verkeilte es sich an der Schurre. Von da an war es kein Fremdkörper mehr, sondern ein Werkzeug. Das Band lief weiter, zog sich an der festsitzenden Stange entlang, und die schnitt es dabei der Länge nach auf. Ein Meter, zwei Meter, am Ende waren es viele.
Ein Fremdkörper wirkt in so einem Moment wie ein feststehendes Messer, an dem der Gurt entlanggezogen wird. Solange niemand das Band anhält, schneidet er weiter, Umdrehung für Umdrehung.
Der eigentliche Schaden passiert dort, wo man ihn nicht sieht: in der Karkasse. Dringt ein scharfkantiger Körper erst einmal durch die Deckplatte in den Zugträger ein, ist die Festigkeit des Gurts an dieser Linie dahin. Und jetzt kommt das Unangenehme daran. Dagegen hilft kein stärkerer Gurt. Selbst die schwersten und stärksten Bänder werden schnell zerstört, wenn sich ein Fremdkörper festsetzt und in die Karkasse eindringt. Der Gurt steckt viel weg. Aber das nicht.
Warum der Längsschlitz der teuerste Einzelschaden ist
In der Fördertechnik gibt es viele teure Schäden. Der Längsschlitz ist der teuerste. Andere Schäden bleiben örtlich begrenzt: Ein Querriss sitzt an einer Stelle, ein Durchschlag macht ein Loch, beides lässt sich oft reparieren. Der Längsschlitz dagegen frisst den Gurt in seiner ganzen Länge, und zwar in der Richtung, in der er am längsten ist.
Machen Sie sich einmal klar, was da auf dem Spiel steht. Ein Fördergurt ist kein Teil, das man eben aus dem Regal nachlegt. Er gehört nach meiner Erfahrung zu den teuersten Einzelteilen der ganzen Anlage. Wird er auf einen Schlag über große Längen zerstört, ist nicht ein Ersatzteil fällig, sondern ein neuer Gurt, dazu die Zeit, ihn zu beschaffen, aufzulegen und zu verbinden. Rechnen Sie das mal auf einen Ausfalltag hoch, an dem die Anlage steht und nichts durchläuft.
Deshalb lohnt sich beim Längsschlitz jeder Euro, der in Vorbeugung geht, gleich doppelt. Er spart einmal den Gurt und einmal den Stillstand. Gegen diese beiden Posten ist der Anschaffungspreis eines Magnetabscheiders klein. Belastbare Euro-Beträge für einen solchen Ausfalltag nenne ich hier bewusst nicht, denn seriöse Zahlen dazu hängen ganz an Ihrer Anlage. Die Größenordnung spüren Sie trotzdem, sobald Sie einen Gurttausch einmal selbst erlebt haben.
Woher der Fremdkörper kommt: die typischen Auslöser
Ein Längsschlitz fällt nicht vom Himmel. Am Anfang stehen fast immer zwei Dinge: etwas, das nicht auf den Gurt gehört, und eine Stelle, an der es sich festsetzen kann. Erst beides zusammen ergibt den Schaden. Die häufigsten Kombinationen sehen so aus:
| Auslöser | Wo er sich festsetzt | Woran Sie ihn erkennen |
|---|---|---|
| Scharfkantiger Fremdkörper: Metallteil, Werkzeug, abgebrochene Stange | An der Schurre, an der Übergabe, an einer Rollenstation | Metall im Gutstrom, das vor der Aufgabestelle niemand abgeschieden hat |
| Eingeklemmte oder große Brocken | In der Schurre, direkt am Aufgabepunkt | Verstopfung, aufgestautes Material, das nicht abfließt |
| Gebrochene oder blockierte Tragrolle | Unter dem Band, an der Rollenstation | Rolle dreht nicht mehr, schleift oder läuft heiß |
| Material, das sich zwischen Gurt und Konstruktion staut | Am Rahmen, an Führungen und Abdichtungen | Ablagerungen, an denen der Gurt schleift |
Zwei Zeilen verdienen einen zweiten Blick. Eine gebrochene oder blockierte Tragrolle ist doppelt gefährlich: Sie kann selbst zur Schneide werden, und ihr Stillstand ist oft das erste Zeichen, dass etwas klemmt. Wie Sie einen Lagerschaden hören, bevor er so weit kommt, ist ein Thema für sich. Und die Übergabe ist ohnehin die unruhigste Stelle der ganzen Anlage. Hier prallt Material auf, hier staut es sich, hier verkeilt sich, was sich verkeilen kann.
Früh erkennen und sofort stoppen

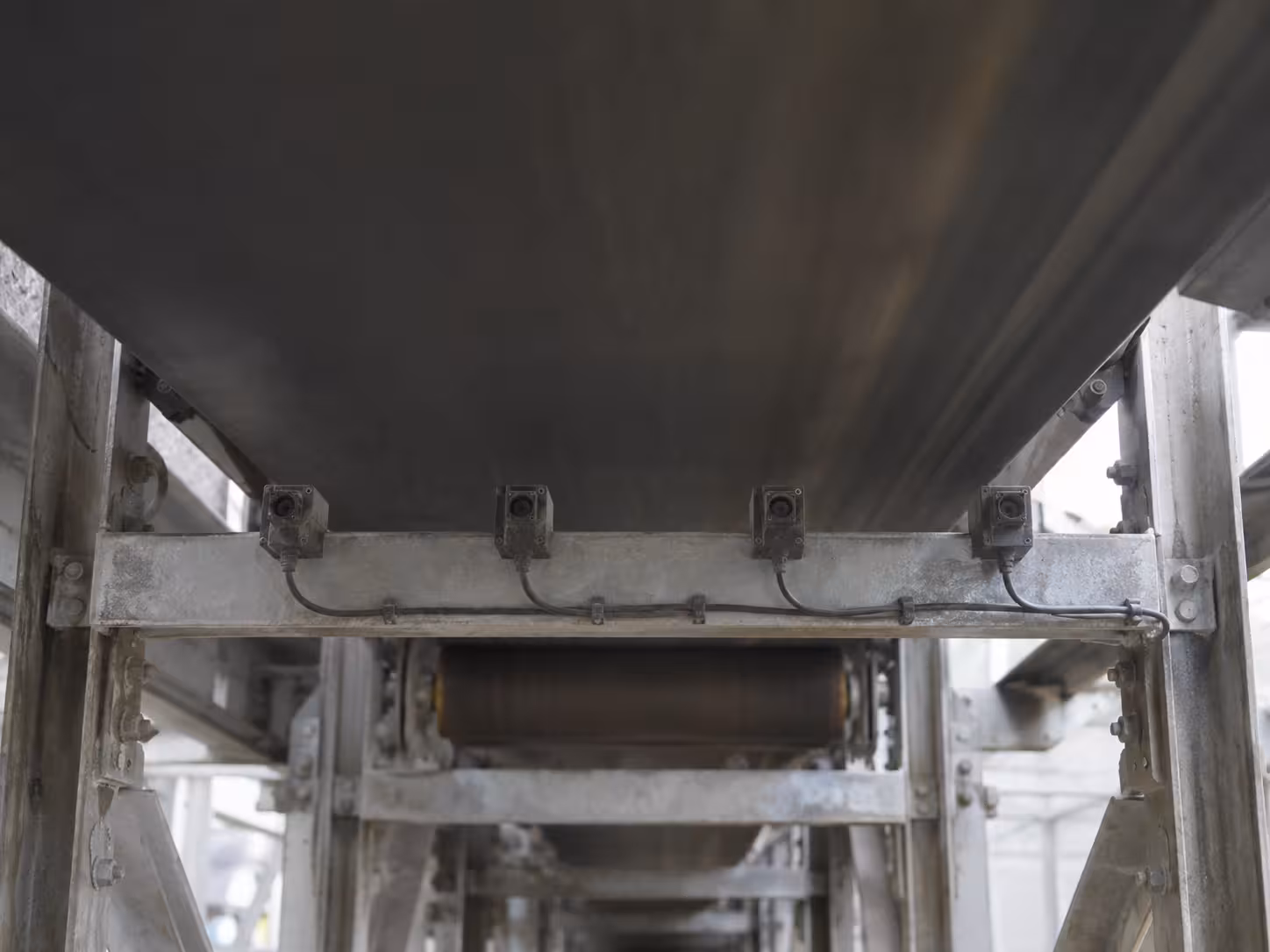

Wenn der Längsschlitz erst einmal läuft, bleibt nur noch eine Frage: wie schnell jemand das Band anhält. Genau da setzt die Schlitzüberwachung an. In einem Bergbaubetrieb mit Bandüberwachung habe ich gesehen, wie ein kleiner Einstich gar nicht erst zum langen Schlitz wurde. Eine Sensorreihe unter dem Band bemerkte die Beschädigung, löste Alarm aus und stoppte den Antrieb, bevor daraus in der nächsten Runde ein Meterschaden wurde. Ohne diese Überwachung wäre aus dem Einstich in kurzer Zeit ein Schaden über viele Meter geworden.
Wie so eine Überwachung arbeitet, lässt sich an einem Beispielprinzip zeigen, das ein Hersteller beschreibt. Die Werte sind Herstellerangaben, keine Branchennorm, aber sie machen das Prinzip greifbar. Eine Reihe von acht Ultraschallsensoren sitzt unter dem Förderband. Ein intakter Gurt reflektiert die ausgesendeten Schallwellen gleichmäßig. Ein Riss oder eine Beschädigung unterbricht dieses Muster, und der Sensor schlägt sofort Alarm. Die Sensoren tasten den Gurt im Lauf ab und lassen sich untereinander abstimmen, damit sie sich nicht gegenseitig stören.
Dazu kommen zwei flankierende Signale, die den Ärger oft schon eine Stufe früher melden. Beidseitig am Band montierte induktive Sensoren erkennen an einer Metallverstärkung im Gurt jede Fehlausrichtung; sie sprechen noch bei bis zu 50 Millimetern Abstand an. Läuft das Band schief und verlieren die Sensoren die Verstärkung aus dem Blick, schalten sie ab und melden den Fehler. Und ein Drehzahlwächter zählt die Metallbolzen am Band und errechnet daraus die Bandgeschwindigkeit; die Auswertung verarbeitet Impulsfolgen bis zu 40 Kilohertz. Sackt die Bandgeschwindigkeit unter einen Schwellenwert, deutet das auf Materialstau oder eine Blockade hin. Fehlausrichtung und Stau sind beide oft die Vorstufe zur Klemmstelle. Wer sie früh sieht, sieht den Längsschlitz kommen, bevor er da ist.
Das ist der eigentliche Gewinn einer solchen Überwachung. Die Sichtprüfung beim Rundgang bleibt wertvoll, hat aber eine eingebaute Lücke: Zwischen zwei Kontrollen liegt Zeit, und genau darin wächst ein Einstich in aller Ruhe weiter. Ein Sensor, der das Band ununterbrochen abtastet, kennt diese Lücke nicht. Beim Längsschlitz entscheidet diese Zeit darüber, ob der Schaden eine Handbreit oder viele Meter lang wird.
Verstopfungen nur an der stillgesetzten Anlage entfernen
Ein Wort zur Sicherheit, weil es beim Längsschlitz sofort praktisch wird. Wer einen Fremdkörper oder eine Verstopfung sieht, will sie wegräumen, am liebsten gleich. Ein Großteil der Unfälle an Gurtförderern passiert beim Beseitigen von Anbackungen und Verstopfungen. Deshalb gilt ohne Ausnahme: Eingeklemmtes Fördergut entfernt man nur an der stillgesetzten und gegen Wiedereinschalten gesicherten Anlage.
Warum das so streng ist, zeigt eine kleine Rechnung. Nehmen Sie eine durchschnittliche Reaktionszeit von einer halben Sekunde. Eine halbe Sekunde, so lange, wie Sie brauchen, um einmal kurz zu stutzen. In dieser Zeit legt ein Band, das mit einem Meter pro Sekunde läuft, also mit halber Schrittgeschwindigkeit, schon einen halben Meter zurück. Ihre Hand ist dann längst dort, wo Sie sie nicht haben wollen. Das laufende Band verzeiht diesen Moment nicht.
Vorbeugen: Fremdkörper draußen halten
Die gute Nachricht beim Längsschlitz ist, dass die Vorbeugung nicht kompliziert ist. Sie besteht darin, dem Schaden seine beiden Voraussetzungen zu nehmen: den Fremdkörper und die Klemmstelle. Fällt eine von beiden weg, entsteht der Schlitz gar nicht erst.

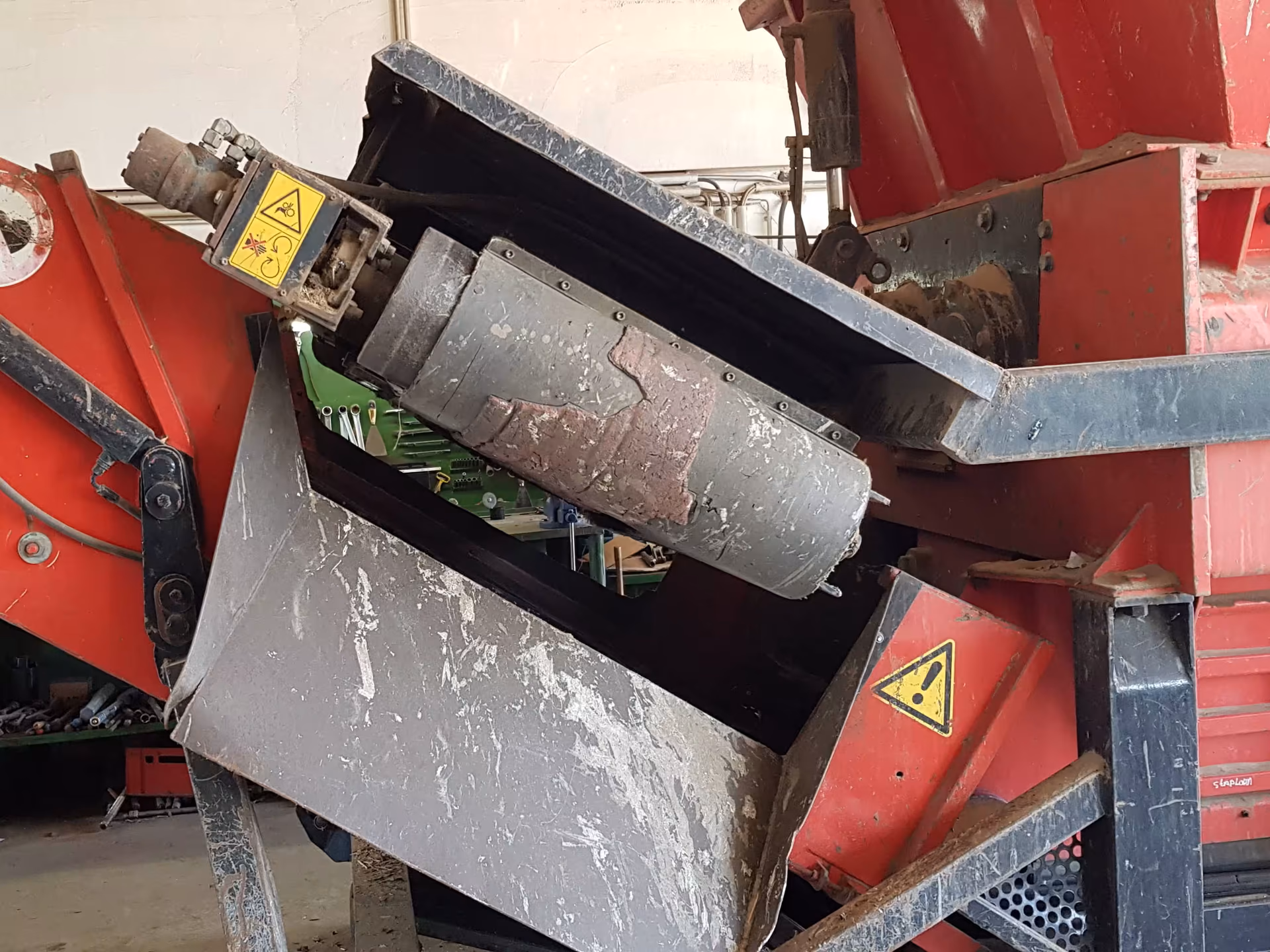

Der wirksamste Hebel sitzt vor der Aufgabestelle. Magnetabscheider ziehen Metall aus dem Gutstrom, Roste und Siebe halten grobe Brocken zurück. Was hier abgefangen wird, kommt gar nicht erst auf den Gurt und kann ihn nicht aufschlitzen. Daneben lohnt der Blick auf die Schurre: Eine Geometrie ohne enge Klemmstellen gibt einem verkeilten Teil weniger Halt. Und Tragrollen, die sich leicht drehen und rund laufen, schneiden nicht selbst in den Gurt.
Der letzte Baustein ist die Überwachung mit Sofortstopp, für den Fall, dass doch etwas durchrutscht. Frühzeitige Erkennung senkt laut den Anbietern solcher Systeme die ungeplanten Stillstände und die Instandhaltungskosten, weil eine früh entdeckte Beschädigung schneller und günstiger zu beheben ist, und sie schützt nebenbei Tragrollen, Trommeln und Abstreifer mit. Zahlen in Prozent oder Euro nennen die Anbieter dazu nicht, und ich erfinde hier keine.
Bleibt die Frage, was man mit einem Schlitz macht, der schon da ist. Ein kurzer, früh gestoppter Schlitz lässt sich oft mit mechanischen Reparaturverbindern überbrücken, als Zwischenlösung, bis eine saubere Verbindung möglich ist. Je länger der Schlitz unentdeckt lief, desto eher wird aus der lokalen Reparatur ein Ausschneiden großer Längen oder der komplette Tausch. Einen festen Meterwert, ab dem nur noch Austausch bleibt, nennen die Quellen nicht, und ich würde ihm auch nicht trauen. Das entscheidet der Zustand am Band. Eines gilt aber immer: Je früher Sie den Einstich stoppen, desto kleiner bleibt die Rechnung.
- Ein Längsschlitz entsteht, wenn ein Fremdkörper sich festklemmt und in die Karkasse eindringt. Der laufende Gurt schneidet an ihm entlang, der Schaden wächst mit jeder Umdrehung.
- Er ist der teuerste Einzelschaden am Band, weil er große Längen auf einen Schlag zerstört. Ein stärkerer Gurt schützt davor nicht.
- Typische Auslöser: scharfkantiges Metall im Gutstrom, eingeklemmte Brocken an der Schurre, blockierte Tragrollen, Verstopfungen an der Übergabe.
- Früh erkennen entscheidet: Sensoren tasten das Band ab und stoppen es beim ersten Einstich, bevor daraus der lange Schlitz wird.
- Eingeklemmtes Material und Verstopfungen nur an der stillgesetzten und gesicherten Anlage entfernen. Ein laufendes Band lässt keine halbe Sekunde Spielraum.
- Vorbeugen heißt Fremdkörper abscheiden, Klemmstellen entschärfen und den Rollenzustand im Blick behalten. Das ist billiger als jeder Ersatzgurt.
Häufige Fragen
Was verursacht einen Längsschlitz im Fördergurt?
Fast immer ein Fremdkörper, der sich festklemmt und in die Karkasse eindringt: ein scharfkantiges Metallteil, ein Werkzeug, eine abgebrochene Stange. Verkeilt er sich an einer Klemmstelle wie der Schurre oder einer blockierten Tragrolle, schneidet der laufende Gurt an ihm entlang, und aus dem Einstich wird mit jeder Umdrehung ein längerer Schlitz.
Warum ist ein Längsriss so viel teurer als andere Schäden?
Weil er große Gurtlängen auf einen Schlag zerstört, statt nur eine örtliche Stelle. Ein Querriss bleibt meist begrenzt und lässt sich oft mit einer Verbindung reparieren. Der Längsschlitz läuft dagegen über viele Meter. Dazu kommt der Stillstand, bis Ersatz da und eingezogen ist.
Wie erkennt eine Schlitzüberwachung den Schaden rechtzeitig?
Über Sensoren, die den Gurt im Lauf abtasten. Bei einem Beispielprinzip eines Herstellers sitzt eine Reihe Ultraschallsensoren unter dem Band. Ein intakter Gurt reflektiert die Schallwellen gleichmäßig, eine Beschädigung unterbricht das Muster und löst sofort Alarm aus. Flankierend erkennen andere Sensoren Fehlausrichtung und zu langsamen Bandlauf, beides Vorboten von Klemmstellen. Wichtig ist der Sofortstopp, denn nur er verhindert, dass aus dem Einstich der lange Schlitz wird.
Kann man einen langen Längsschlitz reparieren?
Das hängt an der Länge, und da hilft nur ehrliche Prüfung. Ein kurzer, früh gestoppter Schlitz lässt sich oft mit mechanischen Reparaturverbindern überbrücken. Je länger er unentdeckt lief, desto eher müssen große Längen ausgeschnitten oder der ganze Gurt getauscht werden. Einen festen Meterwert, ab dem nur noch Austausch bleibt, gibt es nicht. Das entscheidet der Zustand vor Ort.
Wie verhindere ich, dass Fremdkörper das Band aufschlitzen?
Halten Sie die Fremdkörper draußen, bevor sie überhaupt auf den Gurt kommen. Magnetabscheider, Roste und Siebe vor der Aufgabestelle fangen Metall und grobe Brocken ab. Eine klemmstellenfreie Schurre gibt einem verkeilten Teil weniger Halt, und Tragrollen im guten Zustand blockieren nicht. Dazu eine Überwachung mit Sofortstopp, falls doch etwas durchkommt.
