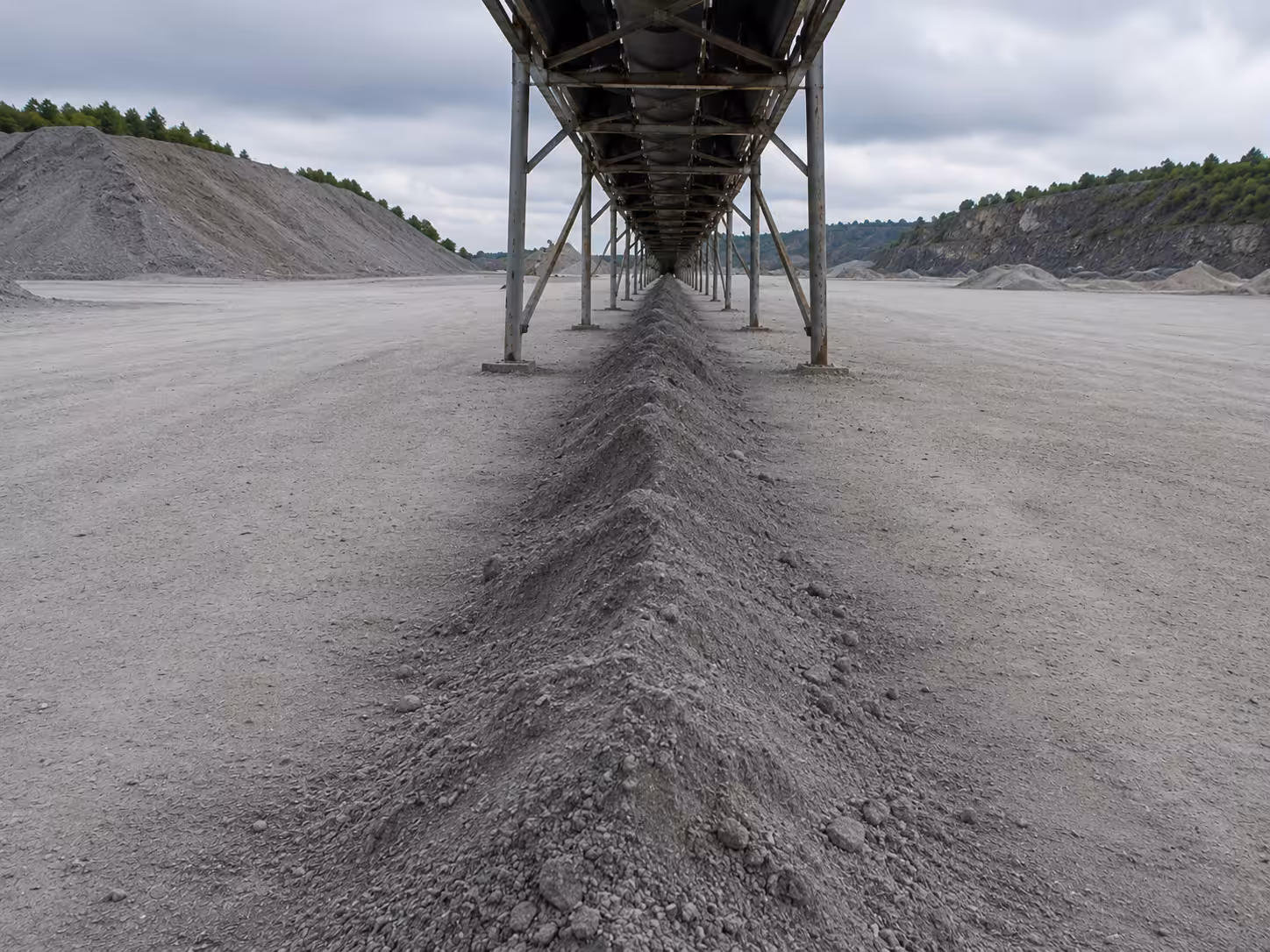

An einer Übergabe in einem Kieswerk lag jeden Morgen derselbe Wall unter dem Band. Feines Material, seitlich herausgerieselt, über Nacht zu einem kleinen Damm aufgehäuft. Zwei Mann standen jeden Tag mit der Schaufel davor, bevor die Anlage anlief, und irgendwann, erzählte mir einer von ihnen, fragte niemand mehr, woher das Zeug eigentlich kam.
Der Wall unter dem Band
Der Wall kam jeden Morgen wieder, und lange suchte keiner nach dem Grund. Die Schaufel stand ja griffbereit, das Wegräumen gehörte zum Anlauf wie das Kaffeekochen. Erst als jemand fragte, warum ausgerechnet an dieser einen Übergabe täglich so viel Feinmaterial danebenging, schaute man genauer hin.
Die Antwort saß an der Seite. Die Dichtleisten der Seitenführung waren durchgescheuert und standen schief. Durch den offenen Spalt zwischen Gummi und Gurt rieselte bei jeder Fuhre etwas heraus. Im Einzelnen fiel das kaum auf, aber bis zum nächsten Morgen kam eben wieder ein Damm zusammen. Ein paar neue Dichtgummis, eine saubere Einstellung, und das tägliche Wegschaufeln hörte auf.
Das ist die ganze Geschichte der Seitenführung in einem Satz. Ein unscheinbares Teil, das im Neuzustand für ein paar Euro Ruhe gibt und im verschlissenen Zustand jeden Tag Material und Arbeitszeit frisst. In keiner Ersatzteilliste steht es weit oben, und trotzdem hängt die tägliche Aufräumarbeit daran.
Was die Seitenführung an der Übergabe wirklich macht
Der Moment, in dem das Gut auf den Gurt trifft, ist wilder, als er von außen aussieht. Das Material fällt aus der Schurre, dem Schacht, der das Fördergut von oben auf den Gurt leitet, prallt auf, und die Feinanteile stieben in alle Richtungen. Gleichzeitig schiebt der laufende Gurt Luft vor sich her, unter der Schurre baut sich ein turbulenter Druck auf, und diese Luft sucht sich jede Lücke, durch die sie entweichen kann. Meist ist das die Seite, der Spalt zwischen Schurrenwand und Gurt.
Genau diesen Spalt schließt die Abdichtung der Übergabestelle. Die Seitenführung hält das aufspringende Material auf dem Band und hält Staub und Druck in der Schurre, statt beides seitlich hinausblasen zu lassen. Sie arbeitet wie die Gummidichtung an einer Autotür. Solange sie weich anliegt, bleibt es innen ruhig. Wird sie hart oder bekommt sie einen Riss, zieht es durch jeden Spalt, und man merkt es an genau der Stelle, an der die Dichtung nachgelassen hat.
Nach Nebensache klingt das nur, bis man daneben steht: An der Übergabe entscheidet dieses Gummi darüber, ob alles auf dem Band bleibt oder ob die halbe Umgebung einstaubt. Skirting ist die Grundabdichtung der Aufgabestelle.
Woraus die Dichtleiste besteht und wie sie abdichtet
Die Seitenführung besteht aus zwei Teilen: der festen Wand am Übergabegehäuse und der Dichtleiste, die den Spalt zum Gurt hin schließt. Diese Dichtleiste, auch Dichtgummi genannt, besteht meist aus Natur- oder SBR-Gummi. Für Sonderfälle gibt es Sondermischungen, etwa im Untertagebergbau oder im Lebensmittelbereich, wo besondere Anforderungen an Brandverhalten oder Materialverträglichkeit gelten. Im Normalfall aber ist es schlicht ein zäher Gummistreifen, der über die gesamte Länge des Übergabegehäuses läuft und den Gurt seitlich begleitet.

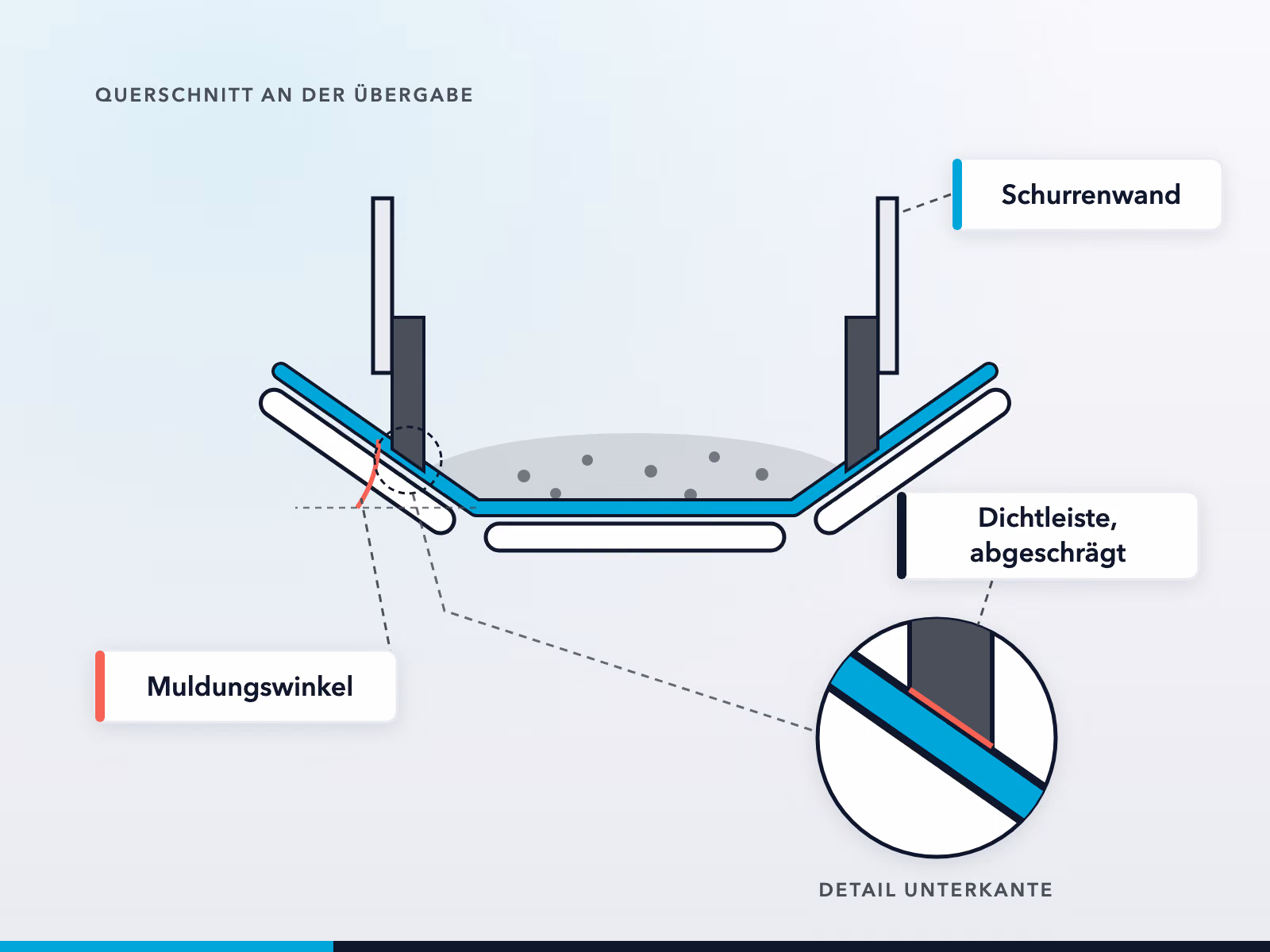

Ein Detail wird dabei gern übersehen, und es entscheidet über die Dichtwirkung. Der Gurt liegt an der Übergabe nicht flach, sondern in der Mulde. Die Muldenrollen ziehen ihn zu einer flachen Wanne hoch, damit das Gut nicht seitlich abrollt. Die Dichtleiste muss dieser Form folgen. Sie tut das von selbst: Die Leiste wird länger ausgeführt als der Spalt, den sie schließen soll, und weil das Gummi weich ist, biegt sie sich beim Kontakt mit dem Gurt nach innen weg und legt sich in die Muldung.
Reicht die Leiste nicht mehr weit genug an den Gurt, ist sie nagelneu und trotzdem undicht. Sie berührt ihn dann nur an der Kante, klafft daneben auf, und das Feinmaterial nimmt genau diesen Weg. Die richtige Leiste zu knapp eingestellt ist so gut wie keine Leiste.
Vom Leck zum Gurtschaden: der Pinch Point
Bis hierhin klingt eine undichte Seitenführung nach einem Ärgernis, nicht nach einem echten Schaden. Das ändert sich, sobald die Dichtkante ihren Sitz ganz verliert. Dann wird aus dem Leck ein Klemmpunkt, im Fachjargon ein Pinch Point, und ab da schadet die Seitenführung dem, was sie schützen soll.
So läuft es ab: Steht die Leiste lose und schief, rutscht Feinmaterial zwischen Gummi und Gurt und verkeilt sich dort. Ein Korn, das eigentlich weiterfahren sollte, sitzt plötzlich fest zwischen loser Leiste und Band. Der Gurt zieht sich bei jeder Umdrehung an diesem Korn vorbei. Das eingeklemmte Material wirkt dann wie eine feststehende Feile: Der Gurt läuft Meter für Meter an derselben Kante entlang, und die Feile trägt ab. Was als schmaler Kratzer beginnt, wird zur Riefe, und die Riefe zieht sich über die volle Länge des Gurts, weil ja jeder Punkt des Bands irgendwann an dieser Stelle vorbeikommt.
Das ist der Grund, warum die verschlissene Seitenführung nicht nur ein Symptom ist, sondern selbst zur Ursache wird. Der Gurt steckt viel weg, aber eine feste Feile im Untergrund nicht. Woran Sie erkennen, dass es so weit kommt, steht in der folgenden Übersicht.
| Was Sie sehen | Was dahintersteckt | Was zu tun ist |
|---|---|---|
| Materialaustritt und ein Wall seitlich unter dem Band | Die Dichtleiste liegt nicht mehr über die ganze Breite an | Leiste nachstellen, Anlage im Testlauf beobachten |
| Staubfahne an der Übergabe, obwohl die Schurre dicht wirkt | Der Druck aus der Schurre entweicht durch den seitlichen Spalt | Sitz der Leiste über die volle Länge prüfen und schließen |
| Lose, gerissene oder schief stehende Gummileiste | Verschleiß oder falsche Einstellung, Pinch Point droht | Dichtgummi erneuern, bevor Material sich einklemmt |

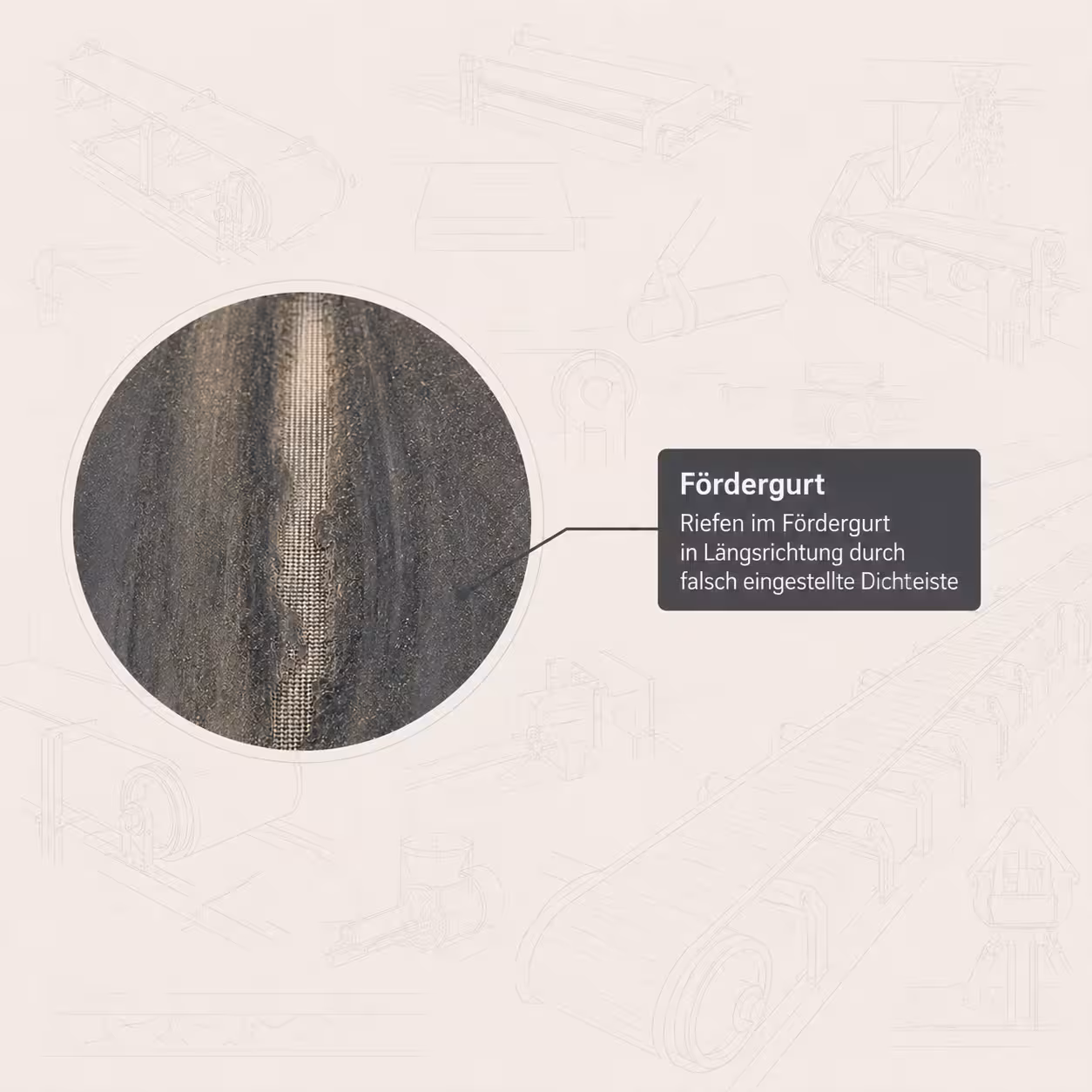

| Längslaufende Riefen oder eine geriffelte Spur im Gurt | Eingeklemmtes Material hat den Gurt bereits aufgescheuert | Sofort die Ursache beseitigen, dann den Gurtschaden bewerten |
Die tägliche Rechnung: Material, Staub, Aufräumzeit
Rechnen wir das für die Übergabe vom Anfang durch, ohne einen einzigen Euro zu erfinden. Jeden Tag landet ein Wall neben dem Band. Das ist erstens verlorenes Fördergut, das Sie bezahlt, aber nie ausgeliefert haben. Es ist zweitens Aufräumzeit, zwei Mann mit der Schaufel, jeden Morgen, bevor die Anlage überhaupt läuft. Und es ist drittens Staub, der sich in der Halle verteilt, auf Lagern, Schaltschränken und in der Atemluft der Leute, die dort arbeiten.
Ein Teil des ausgetretenen Guts bleibt zudem am Gurt kleben und läuft im Untertrum mit zurück, wo es sich an Rollen und Trommeln absetzt. Wie viel Material am Ende zurückbleibt, lässt sich sogar in Gramm je Quadratmeter beziffern, aber die Reinigung des Gurts und der Rücktrag sind ein eigenes Kapitel für sich. Für die Seitenführung reicht dieser Zusammenhang: Verlorenes Gut, Aufräumzeit und Staub entstehen gemeinsam, sobald die Leiste nicht mehr dichtet.
Dagegen steht der Aufwand für die Vorsorge. Eine Dichtleiste nachzustellen sind ein paar Minuten mit dem Schlüssel. Ein neuer Satz Dichtgummi kostet einen überschaubaren Betrag und ist an einem Vormittag montiert. Bleibt das aus, läuft der Materialverlust täglich weiter, bis irgendwann der aufgescheuerte Gurt dazukommt. Der Dichtgummi ist ein billiges Verschleißteil und lässt sich einplanen, der Gurtschaden ist teuer und kommt ungeplant.
Nachstellen statt austauschen
Die gute Nachricht bei der Seitenführung ist, dass die Instandhaltung selten groß ausfällt. In den meisten Fällen tauschen Sie nicht die ganze Baugruppe, sondern erneuern oder justieren nur das, was verschleißt: die Dichtleiste selbst. Der Rahmen, die Halterung, das Übergabegehäuse bleiben stehen.
Noch besser fahren Sie, wenn die Leiste gar nicht erst durchläuft. Eine Dichtleiste wandert mit dem Verschleiß langsam nach, der Anpressdruck lässt nach, der Spalt öffnet sich. Regelmäßiges Nachstellen fängt das ab, bevor Material durchkommt. Das ist der Ölwechsel der Übergabe: eine kleine, planbare Handreichung, die man sich gegen einen großen, ungeplanten Schaden erkauft.
Feste Termine nach dem Kalender bringen dabei wenig. Eine Dichtleiste verschleißt nach Fördergut, Menge und Feuchte, nicht nach Datum. Nehmen Sie sie in den normalen Rundgang auf, schauen Sie an der Übergabe kurz auf die Seite, und Sie sehen den beginnenden Spalt, lange bevor der Wall wieder da ist. Die Anlage zeigt Ihnen, in welchem Takt Ihre Leisten nachgestellt werden müssen.
Das Skirting im Zusammenspiel mit der Übergabe
Die Seitenführung steht an der Übergabe nicht allein. An der Aufgabestelle fällt das Fördergut über die Schurre auf den Gurt, und hier bündeln sich gleich mehrere Belastungen: die Aufprallenergie des Guts, der Staub, der seitliche Materialaustritt. Ein Prallbett oder eine Reihe Pufferrollen fängt den Aufprall ab, damit der Gurt an der einen Stelle nicht ständig durchgeschlagen wird. Die Seitenführung hält daneben das ganze aufgewühlte Material zusammen. Beide arbeiten am selben Meter Band, an verschiedenen Aufgaben.
Deshalb lohnt es sich, die Übergabe als Ganzes zu denken statt als Sammlung von Einzelteilen. Lässt das Prallbett nach, wird das Auftreffen härter, das Material springt weiter, und die Seitenführung bekommt mehr ab. Steht die Aufgabestelle schief, trifft das Gut außermittig auf, drückt einseitig gegen die Leiste und scheuert sie ungleichmäßig durch. Ein Symptom an der Dichtung hat manchmal seine Ursache einen halben Meter weiter.
Wo die Seitenführung aufhört und andere Themen anfangen, ist hier bewusst offengelassen. Der vollständige Überblick über alle Bauteile der Übergabe gehört in einen eigenen Beitrag. Wie sich scharfes Material durch den Gurt schlägt, wenn das Prallbett versagt, ebenso. Und der Trommelbelag, der ein paar Meter weiter für den Grip sorgt, ist ohnehin eine Baustelle für sich. Für die Abdichtung an der Übergabe gilt der einfache Satz: Erst die Ursache, dann das Symptom, und die Dichtleiste ist öfter das Symptom, als man denkt.
- Die Seitenführung, auch Skirting genannt, dichtet den Spalt zwischen Schurrenwand und Gurt an der Übergabe ab und hält Material und Staub zurück.
- Die Dichtleiste besteht meist aus Natur- oder SBR-Gummi und wird länger ausgeführt als der Spalt, damit sie sich am Gurt nach innen biegt und über die ganze Breite anliegt.
- Verliert die Leiste ihren Sitz, entsteht ein Pinch Point: eingeklemmtes Material scheuert oder riffelt den Gurt über die gesamte Länge. Die undichte Seitenführung wird selbst zum Gurtschaden.
- Undichtes Skirting kostet an drei Stellen zugleich: verlorenes Fördergut, Staub in der Halle, tägliche Aufräumzeit. Nachstellen ist billiger als der Folgeschaden.
- Meist wird nur die Dichtleiste erneuert oder nachgestellt, nicht die ganze Baugruppe. Kontrolliert wird nach Zustand im Rundgang, nicht nach Kalender.
- Die Übergabe als Ganzes denken: Aufgabe, Prallbett und Seitenführung hängen zusammen, eine schiefe Aufgabe scheuert auch die Dichtung ungleichmäßig durch.
Häufige Fragen
Was ist die Seitenführung (Skirting) an einem Förderband?
Die Seitenführung, im Fachjargon Skirting oder Skirtboard, ist die Abdichtung an der Übergabe. Sie schließt den Spalt zwischen der Schurrenwand und dem Gurt mit einer Gummileiste und hält so das aufspringende Fördergut auf dem Band und den Staub in der Schurre. Ohne diese Abdichtung tritt an der Aufgabestelle seitlich Material aus.
Woran erkenne ich, dass die Dichtleiste verschlissen ist?
Am deutlichsten am Materialaustritt: Läuft seitlich unter dem Band ein Wall aus Feinmaterial auf oder zieht an der Übergabe eine Staubfahne, liegt die Dichtleiste nicht mehr sauber an. Prüfen Sie zusätzlich, ob das Gummi lose ist, gerissen oder schief steht. Längslaufende Riefen im Gurt sind das Spätzeichen, dass sich bereits Material eingeklemmt hat.
Warum kann eine lose Seitenführung den Gurt beschädigen?
Verliert die Dichtkante ihren Sitz, rutscht Feinmaterial zwischen Leiste und Gurt und verkeilt sich. Dieses eingeklemmte Korn wirkt wie eine feststehende Feile, an der sich der Gurt bei jeder Umdrehung vorbeizieht. So entsteht ein Pinch Point, der den Gurt über die gesamte Länge aufscheuert oder riffelt. Die verschlissene Seitenführung wird damit selbst zur Schadensursache.
Muss ich die ganze Baugruppe tauschen oder reicht Nachstellen?
In der Regel reicht das kleinere Eingreifen. Meist wird nur die Dichtleiste erneuert oder nachgestellt, während Rahmen und Gehäuse stehen bleiben. Regelmäßiges Nachstellen hält den Anpressdruck, bevor sich ein Spalt öffnet, und ist die billigste Vorsorge gegen den Folgeschaden am Gurt. Die ganze Baugruppe tauschen Sie nur, wenn die Halterung selbst beschädigt ist.
Woraus besteht eine Skirting-Dichtleiste?
Meist aus Natur- oder SBR-Gummi als zäher Streifen, der über die gesamte Länge des Übergabegehäuses läuft. Für Sonderfälle wie den Untertagebergbau oder den Lebensmittelbereich gibt es Spezialmischungen. Wichtig ist neben dem Material das Maß: Die Leiste wird länger ausgeführt als der Spalt, den sie schließen soll, und biegt sich am Gurt nach innen, damit sie über die ganze Breite gleichmäßig anliegt.
